制砂機介紹

HVI制砂機設備介紹

制砂機也稱為沖擊式破碎機、制沙機，適用于軟或中硬和極硬物料的破碎、整形。被廣泛應用于各種礦石、機制砂廠等，對高硬、特硬物料來說，比其它類型的破碎機產量功效更高。

制砂機主要適用于河卵石、鵝卵石等多種物料

制砂生產線環保制砂現場，水源重復利用

紅星制砂機是在傳統的制砂設備基礎上改良出來的，不僅加強了設備的密封性，還配置了先進的脈沖除塵裝置，可有效控制制砂粉塵的排放，減少對空氣的污染。針對水污染，HVI制砂生產線的污水可回收，設置蓄水池（根據需求加入絮凝劑，加速泥土以及其他雜質沉淀速度），經沉淀再利用，從而實現綠色制砂、洗砂的生產效果。

現場一：

河南滎陽HVI制砂機用戶的設備生產現場，時產200噸，可實地考察

原料名稱:石灰石

進料尺寸:≦1020mm

制砂成品：0-5,5-10,10-20,20-30,20-40,40-80mm

整條生產線設備組成：HP300圓錐破、3YK2870振動篩、HVI 1032制砂機、3YK2460振動篩*3、3020洗砂機、輸送機若干

預期投資：150萬左右

現場二：

山東泰安VSI制砂機設備現場高清視頻，時產80-100噸

原料名稱：河卵石

進料大小：≦630mm

制砂、洗沙成品：0-5,5-10,10-20,20-30mm

整條生產線設備組合：ZSW490*110振動給料機、PE750*1060顎破機*2臺、HXVSI制砂機、4YK2460振動篩、輸送機若干

預計投資:110.00萬元

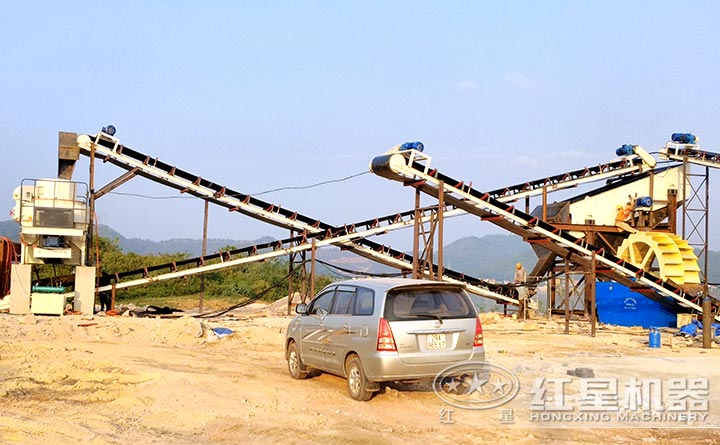

制砂生產線全景展示

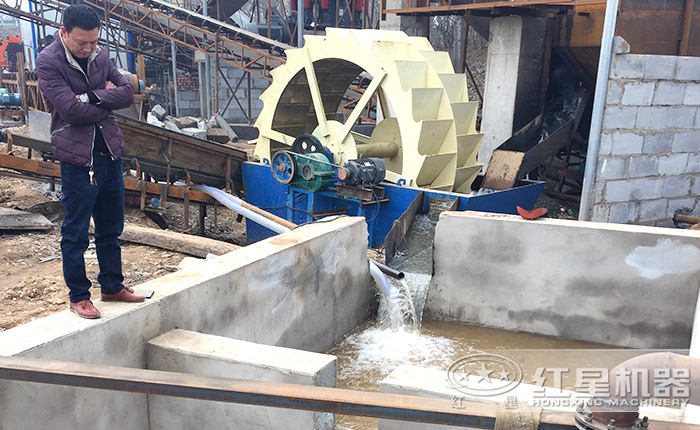

設置蓄水池，實現水源再生利用

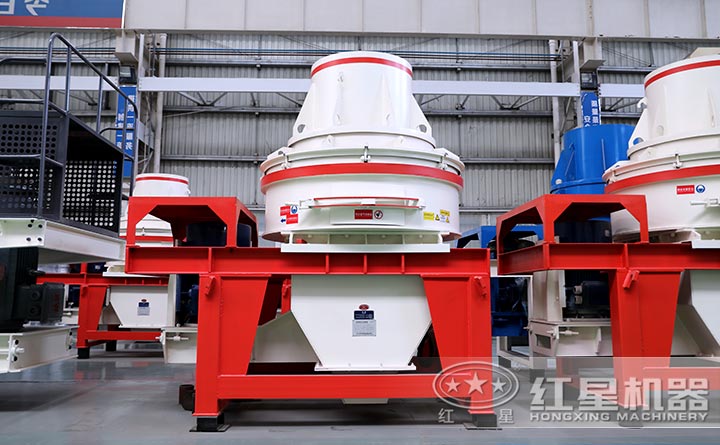

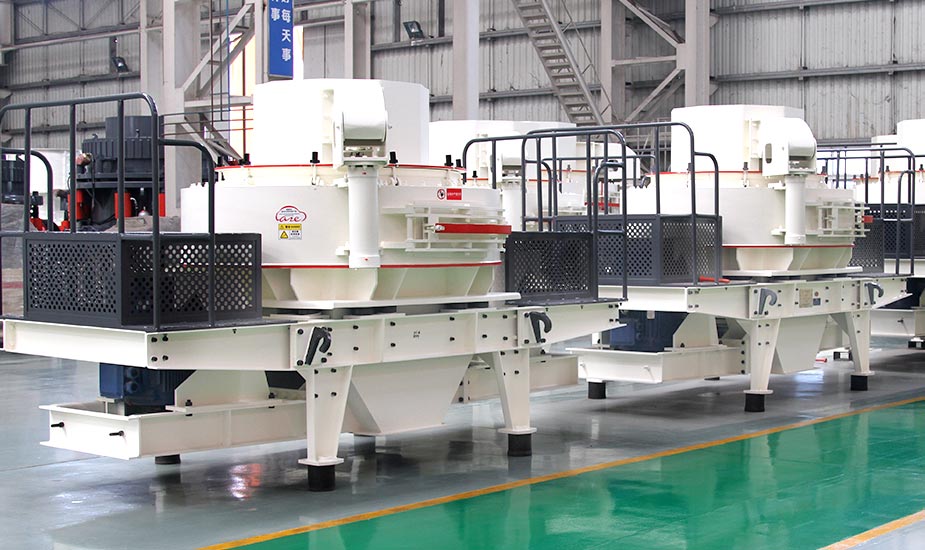

紅星制砂機設備分類及設備實拍

當前砂石市場發展速度很快，天然砂石存量告急，市場中砂石骨料的供量不足，砂價一漲再漲，所以，投資制砂機設備的用戶也越來越多。為了滿足市場的需求，紅星機器研發生產出來了第四代固定式制砂設備--HVI制砂、整形機。同時，為了解決部分用戶生產場地局限、設備運輸困難的問題，我們還推出了新型的移動式制砂機設備。接下來，我們就針對制砂機設備的分類做了展示，請查閱。

HX制砂機設備主要采用“石打石”的原理

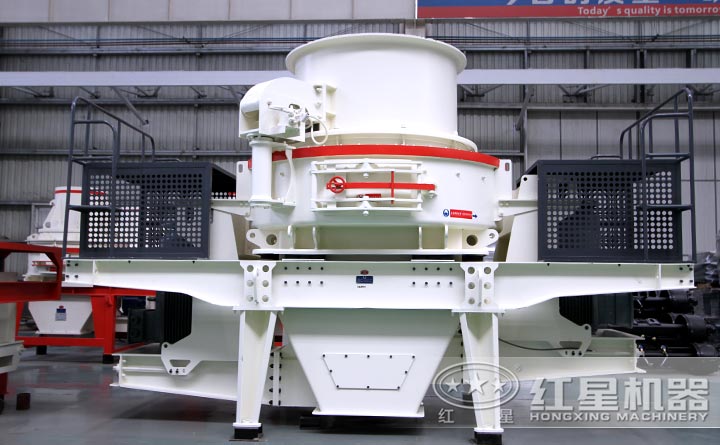

第三代制砂機--VSI制砂機設備主要采用“石打鐵”的工作原理

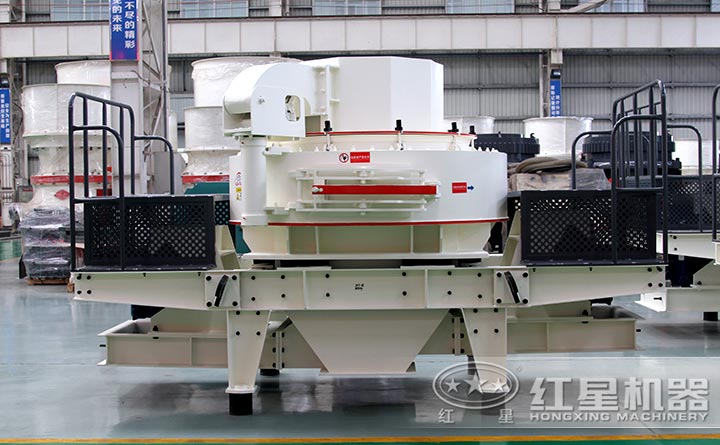

第四代制砂機--HVI制砂、整形機設備采用“石打石、石打鐵”的原理，同時具有制砂和整形的效果

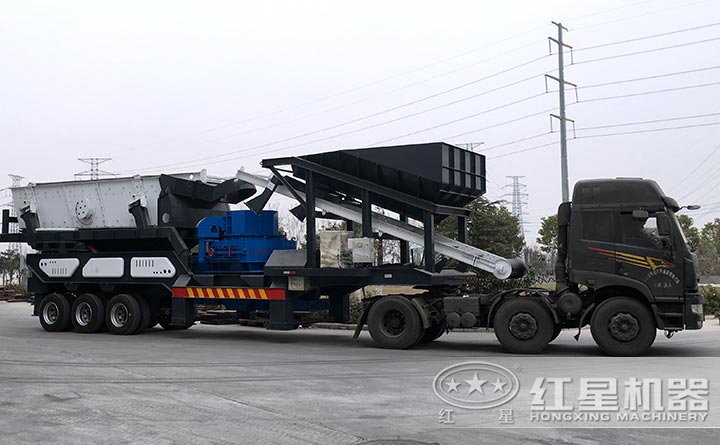

移動式制砂機設備可與上邊三種制砂機組合，移動方便，效率高

紅星制砂機設備特點

1、節能環保：組合式拋料頭，只需更換磨損部分，降低只用成本的30%；渦流腔內部氣流自循環，粉塵少，噪音小。

2、磨損少、經久耐用：生產過程中，石料能形成保護層，機身無磨損；周護板可上下掉頭，將損耗部位調換，延長使用壽命。

3、通過量大、易維護：深腔葉輪，通過量提高30%；液壓開蓋裝置，方便檢修，易于維護。

4、易損件：優化破碎腔物料撞擊角度設計，易損件不易磨損消耗，少量易損件采用特硬耐磨材質制成，體積小，重量輕、便于更換配件時尤為適宜。

河南制砂機生產廠家、價格

紅星機器是專業的制砂機生產廠家，從事制砂機生產銷售多年。設備質量可靠，深受廣大客戶好評。作為直銷型的碎石機廠家，紅星機器制砂機報價即出廠價，紅星機器提供的報價低于市場10%左右，可有效節省不少投資。一臺制砂機的價格是不固定的，隨著礦山技術的進步，新材料的出現，制砂機的價格在會提高，其生產能力和制砂效果也會上升。紅星制砂機融合了環保、智能技術，符合綠色作業需求。我們可以根據您的具體生產條件，為您免費量身定制適合您的設備機型，了解具體報價還需咨詢我們的客服，專業技術經理即將為您服務。

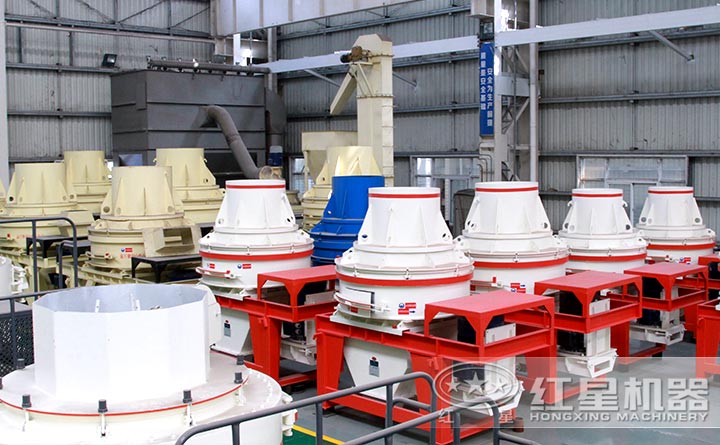

河南制砂機生產廠家實拍、歡迎來廠考察、專車接送

來廠客戶近距離參觀機器，可免費技術咨詢

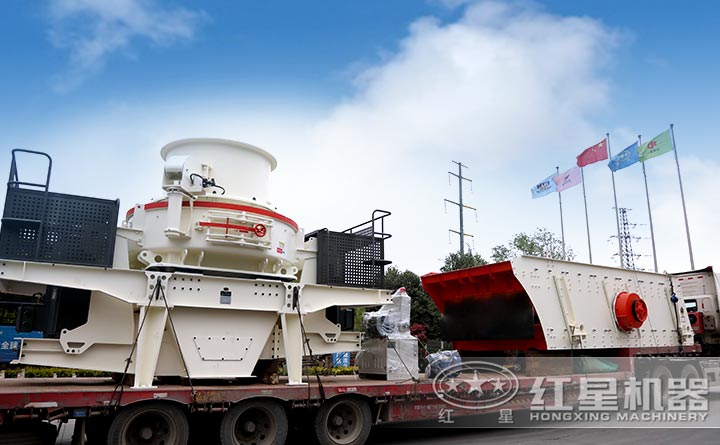

紅星制砂機陸續發貨圖

制砂機結構及其特點

該設備主要由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。如下圖所示：

制砂機的結構圖

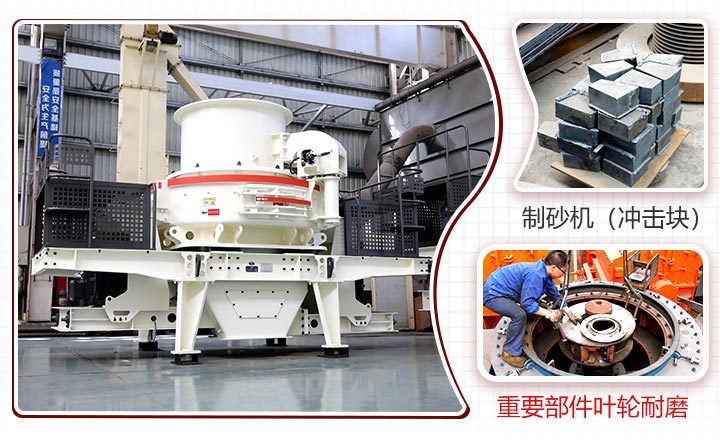

紅星HVI沖擊式制砂機的葉輪結構經過優化設計，是全新深腔三口，通過量提高30%，整套設備采用良好合金材料，鑄造設備過程嚴謹，技術先進，為設備質量提供保障；另外，該設備的周護板設計靈活，能夠?qū)崿F(xiàn)上下掉頭，方便設備損耗部位調換，延長設備的使用壽命。

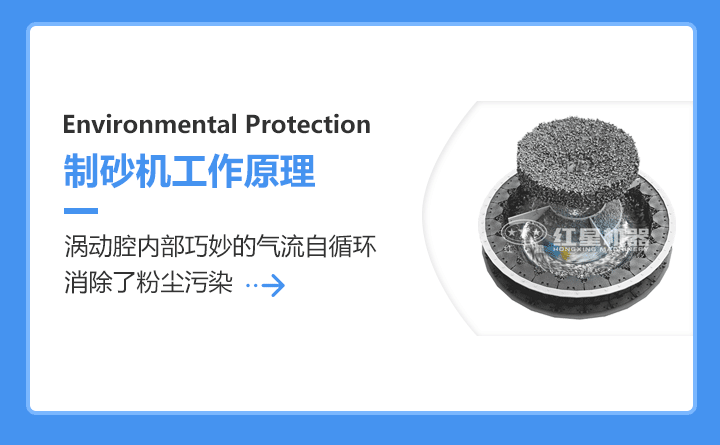

制砂機工作原理

該設備實現中心和周邊的多種進料方式，設備啟動和操作能夠在自動化控制面板上實現，增強設備生產的安全性，方便用戶操作。

制砂機的工作原理

物料由進料斗進入破碎機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次或者更多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循環篩分系統形成閉路，一般循環三次即可將物料破碎成20目以下。在整下破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、磨擦而粉碎，這就減少了角污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。

紅星制砂機操作要點

1、給料均勻、連續才能保證設備制砂作業。

2、開機前檢查調渦動腔觀察門是否關緊，以防止物料從破碎腔觀察門沖出，發生危險。

3、從入料口方向看，葉輪應逆時針?lè)较蜣D(zhuǎn)動，否則應調整電動機接線。

4、入料顆粒嚴格按規定要求，禁止大于規定物料進入細碎制砂機，否則，會引起葉輪的不平衡及葉輪過分磨損，基至造成堵塞葉輪通道及中心入料管，使細碎制砂機不能正常工作，發現過大塊入料應及時排除。

5、制砂機與輸送設備的啟動順序?yàn)椋号帕现粕皺C(jī)給料，制砂機必須空載啟動，待設備運轉正常后方向給料。停機順序與開機順序相反。

6、排料設備停動時，應及時停止給料，否則，會造成壓死葉輪，燒毀電動機。

7、細碎制砂機運轉過程中，不得有劇烈振動和異常噪聲，否則，應停車檢查。

8、 制砂機每工作8-12小時，添加適量潤滑脂。設備運行一定時間后，要打開主軸承清洗主軸承，必要時更換軸承。

技術參數

型號規格	最大入料 （mm）	功率 （kw）	葉輪轉速 （r/min）	處理量 （t/h）	外形尺寸(長×寬×高) （mm）
HX-06	35	2P ? 37-55KW	2000-3000	12-30	2500×1620×2600
HX-07	45	4P ? 55-75KW	1500-2500	25-55	2700×1760×2800
HX-09	50	4P ? 110-150KW	1200-2000	55-100	3900×2000×3070
HX-10	60	4P ? 150-180KW	1000-1700	100-160	4600×2350×3450
