顎式破碎機有哪些分類？各自優點是什么

顎式破碎機有三種，分別為PE顎式破碎機、HD顎式破碎機、CJ顎式破碎機，它們的優點如下：

1、PE顎式破碎機

①鋼板焊接機架，避免了鑄造缺陷，更加牢固可靠

②飛輪設計，有效減少震動，機器運轉更平穩

③排料口墊片調整，簡單、可靠、維護方便

④破碎腔深而且無死區，提高了進料能力與產量，其破碎比大，產品粒度均勻

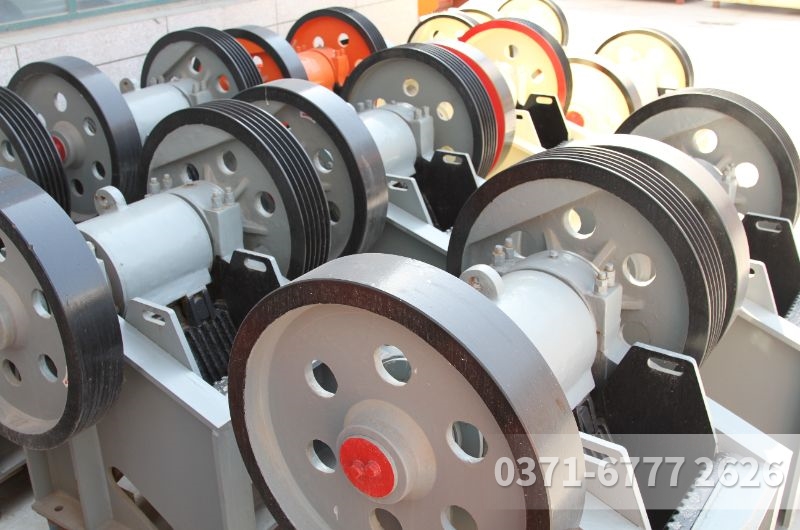

PE顎式破碎機

2、HD顎式破碎機

①使用超大軸承和鍛造主軸，承載破碎力更大

②低懸掛運動機構設計，提供更大破碎比

③采用高耐磨齒板，維護周期更長，節約開支

④性能可靠，進行了優化設計，故障率低

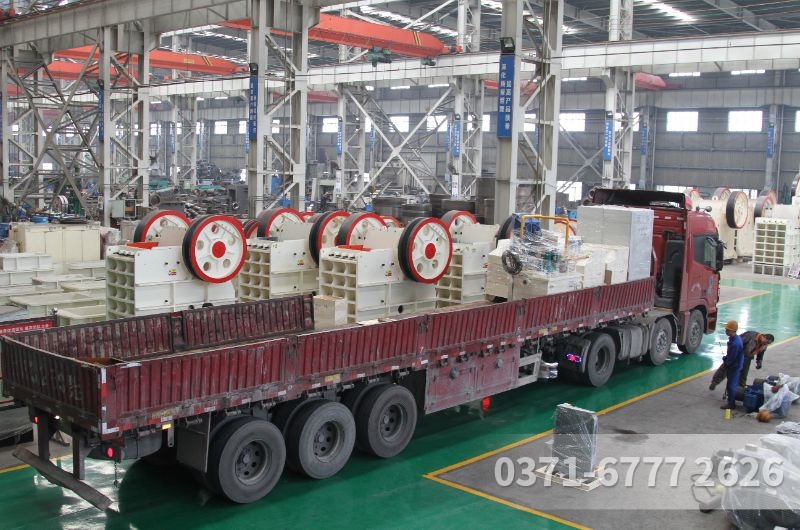

HD顎式破碎機

3、CJ顎式破碎機

①機架側板和前墻板、后橫梁之間采用圓柱銷連接，螺栓緊固，克服了焊接機架容易產生應力集中的不足，更加堅固可靠?？刹鸾饨Y(jié)構便于運輸和安裝，尤其是井下安裝運輸更為便捷

②優異的運動參數，使破碎機物料在破碎腔上部即可開始破碎，在破碎腔下部沖程更大，破碎比更大。

③排料口調節與傳統插板式調整方法不同，采用楔塊調整排料口，減小了工人勞動強度和停機時間。用戶可以根據需要選裝液壓調整排料口裝置，調整更為容易

④肘板采用高強度鋼板材料，破碎機過載時彎曲變形，保護破碎機關鍵件不受損壞。與傳統鑄鐵肘板相比重量輕，更換容易；避免鑄鐵肘板折斷落下，損壞輸送機

⑤與以往同規格顎式破碎機相比，軸承規格增大，延長使用壽命；動顎和機架4個軸承規格相同，減少了備件種類

⑥電機座和主機一體化結構，使安裝更加簡便，節約占用空間,整機安放于鋼架底座之上，主機與底座間通過減震墊連接，對基礎影響小

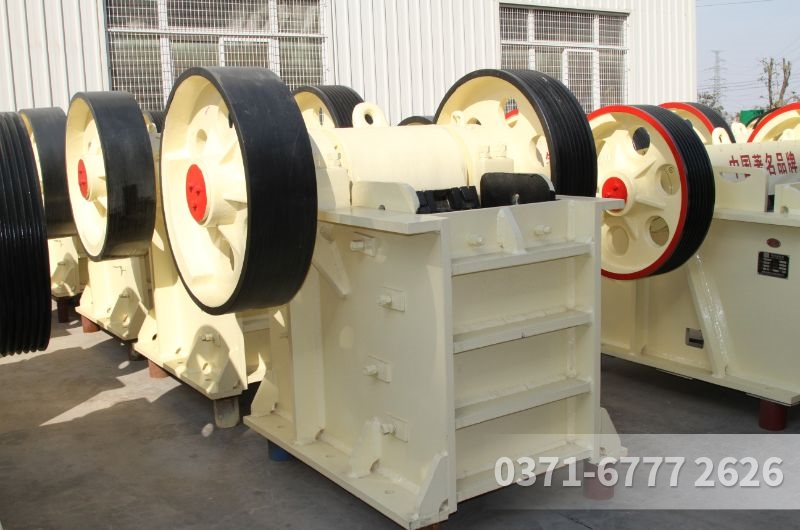

CJ顎式破碎機顎式破碎機是礦山機械領域常見的破碎設備，一般用于粗破，是應用領域較廣的設備。那么，目前市面上顎式破碎機有幾種款式？如何進行選擇？可以了解下。

一、C6X系列顎式破碎機

C6X系列顎式破碎機，時產200-1500噸，是產能大，升級版的顎式破碎機。

C6X系列顎式破碎機是新型的顎式破碎機，可以對堅硬、強磨蝕性的各種礦石和巖石進行的粗碎和中碎。它擁有可拆裝無焊接結構機架、優化腔型結構、雙楔塊調整裝置、精選的原材料和元器件、彈性限位減震裝置、一體化電機座等特別設計，破碎效率高、投資成本低、使用壽命長、穩定。

1、彈性限位減震裝置

采用彈性限位塊和橡膠減震裝置替代剛性地腳鏈接，有效的吸收震動峰值載荷，從而降低了破碎機與基礎之間的相互沖擊，減少對基礎的疲勞損壞的同時提高破碎機使用壽命。

2、雙楔塊調整裝置

楔塊調整取代墊板式排料口調整，可以根據需要配備機械或液壓方式調整，使排料口調整操作更簡單、省時、安全。

3、可拆裝無焊接結構機架

機架采用側墻、前后墻分離設計，通過栓接固定取代焊接機架，避免了因焊接帶來的應力集中問題，結構更加緊湊可靠。

4、優化破碎腔結構

破碎腔經過反復優化，實際進料尺寸增大，配合大沖程、陡肘板傾角設計，使破碎腔底部的沖程更大，物料吞吐能力更強，破碎效率大大提高。

二、PE顎式破碎機

顎式破碎機，時產100-1500噸，是較為常用的礦石破碎設備。

用于各種礦巖石破碎的首道工序，可將抗壓強度不高于320MPa的各種礦石一次性加工至中等粒度，常與圓錐破碎機、反擊式破碎機、制砂機等一起構成整套砂石生產線，廣泛應用于礦山、冶金、化工、建材、電力、水利、交通等領域。

1、可耐受強力沖擊

分體式焊接鑄鋼機架，結構簡單，耐沖擊能力強；重型偏心軸和軸承，保證了動顎總成的耐沖擊性；動顎上方安裝重型護板，以承受物料的強力沖擊。

2、高質材料精加工

顎板、邊護板材質為高錳鋼，肘板材質為灰鑄鐵，偏心軸材質為高強度鍛鋼，經過多次精密的機械加工、熱處理和探傷檢查制成，具有足夠的剛度和強度。

3、過載保護機制

設備在工作時，可能會有超過其破碎能力的物料進入，這些物料會對設備運行產生不良影響，甚至?xí)p毀設備，此時肘板會自行斷裂，保護設備不受破壞。

4、易操作易保養

墊片式排料調整裝置，集中潤滑系統，易操作易保養；顎板為對稱結構，磨損后可上下對調使用，增長使用周期，節約更換成本。

三、PEW歐版顎式破碎

PEW歐版顎式破碎機，時產70-500噸，相對產能小，多用于小型破碎生產線。

是頗受市場青睞的破碎設備，適宜中碎和細碎抗壓強度不高于280MPa的礦石和巖石，尤適堅硬和強腐蝕物料，適用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門。

1、精制材料與技術

運用有限元分析技術，動顎總成由高質量鑄鋼件構成，重型偏心軸由鍛坯加工而成，軸承座用整體鑄鋼結構，在提高設備強度和作業穩定性的同時，質量反而減輕。

2、增進效率與產量

V型結構破碎腔，實際進料口與標稱進料口寬度一致，可滿足更大的入料要求，更高的破碎效率；采用齒形護板，增加顎板的有效長度，達到提高產量的目的。

3、保險裝置保安全

當非破碎物料進入破碎腔內，肘板斷裂，保護設備貴重零件不被破壞；液壓缸具有過載保護功能，過載時，逆流閥將液壓缸內的液壓油排出，楔塊外移，排料口變大。

4、節省人力與時間

排料口采用液壓楔塊調整裝置，簡單快捷；采用集中潤滑裝置，潤滑更便捷；用壓條和支撐這種快捷的安裝方式固定顎板；多種方式節省人力與時間，提高工作效率顎式破碎機主要有：普通鄂破—PE鄂式破石機，歐版鄂破—PEW鄂式破石機，高能鄂破—HJ鄂式破石機和移動顎式破碎機。

1、PE鄂式破石機：

生產能力：50-1000t/h

進料粒度：進料1200mm以下，不同型號的進料粒度不同

出料調整范圍：10-500mm，產量越大，出料粒度越大

生產優勢：普通鄂破是一種傳統的顎式破碎設備，具有進料口大，出料均勻的特點。

2、歐版鄂破—PEW鄂式破石機

生產能力：50-650t/h

進料粒度：400-1200mm，比PE版進料小

出料范圍：20-300mm

生產優勢：歐版鄂破是普通鄂破的一種補充設備，它加工的細度更細，可以加工小產量。具有體積小，占地面積小的特點。

3、高能鄂破—HJ鄂式破石機

生產能力：50-1100t/h

進料粒度：1200mm以下，比同等產能下的PE版鄂式破石機進料粒度更大

出料范圍：20-300mm

生產優勢：高能鄂破相對產能更高些。具有破碎比打，耐磨性高的特點。

4、移動式鄂式破石機：

生產能力：50-650t/h

進出料粒度：根據配備的鄂式破石機而定，可自動設置

生產優勢：采用輪胎式或履帶式移動，具有流動性強，運輸方便，智能操作，占地面積小，投資成本低等特點。鄂式破碎機分為粗顎式破碎機和細鄂式破碎機，粗顎式破碎機進料粒度大，出料顆粒大。細鄂式破碎機，進料粒度小，出料顆粒小。顎式破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石用。

PE250×400

PE400×600

PE500×750

PE600×900

PE750×1060

PE900×1200

PE1000×1200

PE1200×1500

PE1500×1800

PEX150×250

PEX150×750

PEX250×750

PEX250×1000

PEX250×1200

PEX300×1300顎式破碎機目前比較多的有PE JC系列 當然也有一些新的 比如歐版顎式破碎機等，區別就是新的產量更高，但是價格也會高。

重工顎式破碎機的詳細資料？

顎式破碎機的資料可以找上海軒世機械索要，上海軒世機械是上海市的破碎機、礦山設備生產廠家，軒世顎式破碎機是軒世機械的拳頭產品之一，價格優惠，售后保證。樓主要的是不是這個？φ1200熟料圓錐式破碎機.rar

摘 要

本文介紹了熟料圓錐式破碎機,該破碎機采用超慢速剪切細碎原理。具有細碎效率高、功耗低、無揚塵、幾乎無振動。使用壽命延長5～7倍，易損配件費用底，結構簡單，操作容易，維修為方便。它主要由電動機、機架、外筒體、分級罩、回轉筒、空心軸、大齒輪、小齒輪 、動顎板和靜顎板組成。工作時,起動減速電機,減速電機軸端的小齒輪帶動大齒輪轉動,從而使回轉筒下端的定動顎板之間形成一個動態的 v形圓環破碎腔,物料有進料筒落下,細粉及細顆粒通過篩板分離落入回轉筒下部至漏斗排除,粗顆粒由錐形篩板均勻地撒入v形破碎腔內受定動顎板剪磨,由大顆粒變成小顆粒或粉末而落至漏斗入口,從漏斗出口排出.該破碎機廣泛應用于金屬、非金屬礦、冶金、材料、化工、磨料和建材等行業的物料破碎領域.

關鍵詞：圓錐式破碎機 超慢速剪切  熟料細碎
