選礦生產中嘗嘗用到水利旋流器，而水力旋流器在國內外已經的到廣泛的使用。

水力旋流器的結構

該設備上部呈圓柱形，下部呈圓錐形，圓柱體插入一根溢流管，上部外測有一與其相切的進漿管。

該設備的主要結構特點

構造簡單，無運動部件，生產率高，占地面積小，分級效率較高；其主要缺點是工作時所消耗的動力較大，且在高壓給礦環節磨損嚴重。經試驗證明采用新的耐磨材料，如硬質合金、碳化硅等制作沉砂口和給礦口的耐磨件，可部分的解決這類問題。此外，當用于閉路磨礦分級時，因其體積小，對礦量波動沒有緩沖能力，不如機械分級機工作穩定。

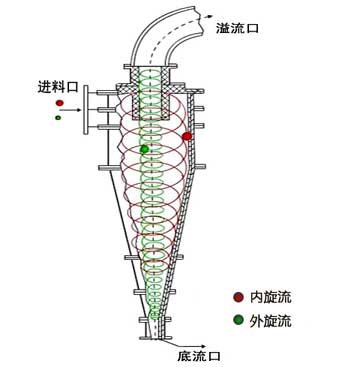

水力旋流器的工作原理

料漿在大氣壓的作用下進入旋流器內，作高速回轉運動。之后在離心力和重力的作用下，粗粒物質被拋向器壁，向下作螺旋運動，從底部排砂口排出，細粒物質向器壁運動速度小，被朝中心并向上呈渦流流動的液體攜帶從溢流管排出，實現分級作用。在軸向，礦漿存在一個方向轉變的零速點，連接各點在空間構成的一近似錐形的面即為零速包絡面。該面的位置對于分級粒度的確定有很重要的作用。

水利旋流器的主要用途

（1）廣泛用于分級粒度為0.003-0.25mm的濕式分級作業，常與二段溢流型球磨機構成閉路磨礦作業。在大型選廠中也有用作與一段球磨機構成閉路磨礦作業。

（2）可用于分級粒度小于15μm的濃縮脫水作業，如煤泥脫水和浮選前的礦漿濃縮作業等。

（3）用于非金屬礦物原料如高嶺土的分級選別作業。
