目前，脈動高梯度磁選機的磁場方向有兩種：一種是采用垂直磁場的脈動高梯度磁選機，是指分選區礦漿流動的方向和磁力線的方向均垂直于水平面；一種是采用水平磁場的脈動高梯度磁選機，是指分選區礦漿流動方向垂直于水平面，而磁力線方向平行于水平面。

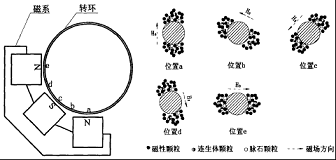

圖 1

這兩種磁場應用于脈動高梯度磁選的均有不足之處。垂直磁場的脈動高梯度磁選機磁力線方向?yàn)榇怪辈⑴c脈動產生的礦漿往復運動方向相平行。礦漿在脈動作用下往復運動產生的流體力正面壓或拉顆粒群，由于顆粒群前面或后面有介質的存在，其內部液體的緩沖作用，使得流體力減緩，不利于顆粒群的疏散，顆粒群中夾雜的非磁性物和磁性較弱的連生體不能有效地被清洗出來，精礦品位提高受到一定的限制。水平磁場的脈動高梯度磁選機磁力線方向?yàn)樗讲⑴c脈動產生的礦漿往復運動方向相垂直，。由于圓柱形磁介質左右表面捕收磁性礦物，隨著磁性礦物的堆積，礦漿通道越來越小，嚴重時會導致后續礦漿流不下去，非磁性礦粒無法通過，造成精尾不分，選礦指標惡化。

斜環磁選機中的磁場方向與聚磁介質軸向和礦漿流向始終保持垂直，礦漿的流向與磁介質的軸向一致，當磁選機工作時，磁介質由于旋轉而與礦漿流向有一定的夾角。斜環磁選機的磁系為半閉合磁路磁系，產生的場強為一個非均勻場強，當磁介質隨轉環順時針轉動經過磁場區時，介質所受磁場的方向也是不斷改變的。如圖1所示，當磁介質從位置a旋轉到位置e，磁場方向由垂直向上逐漸變化到斜向下；當磁介質從位置c旋轉到位置e時，磁場方向由斜向下逐漸變化到水平向右。磁場方向的不斷變化，吸附在磁介質上的顆粒則在介質表面發生磁翻滾且位置不斷變化，并在清洗水的作用下，夾雜在顆粒群中的非磁性物和磁性較弱的連生體顆粒被清洗出來，從而可以提高分選效果。
