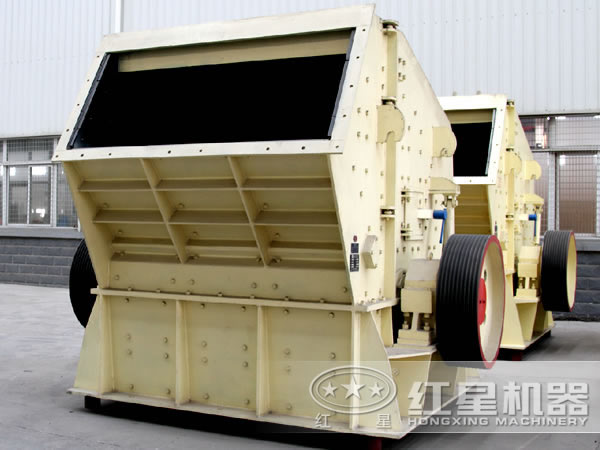

由于反擊式破碎機破碎腔的工作環境非常惡劣，再加上在破碎物料的過程中，轉子體、板錘、反擊板與物料碰撞時要承受瞬間隨機沖擊載荷的作用，轉子體還要承受由轉子轉動引起的離心力作用，因此對轉子體、板錘與反擊板的剛強度有很高的要求。本文就來分析這三個關鍵部件的剛強度。

首先需要知道所要做的工作：轉子體的剛強度分析，板錘和反擊板承受沖擊載荷的剛強度分析。剛強度分析常用的方法是有限元分析。對轉子體的剛強度分析主要是分析石塊在整個破碎過程中與板錘碰撞時板錘、轉子體上瞬間應力、應變情況以及石塊與反擊板上的瞬間應力應變情況，同時計算分析轉子體在自由轉動時轉子上的應力、應變情況。

由于板錘在轉子體的帶動下隨轉子體一起做高速旋轉運動，因此兩者之間接觸的部分必有力的作用。同樣在板錘做旋轉運動的過程中板錘上的凸起部位與轉子體發生接觸，板錘上的凸起部位要承受較大的離心力作用。

由于物料與一級反擊板的碰撞位置部位位于一級板的下部，因此在碰撞瞬間反擊板上部的固定軸要承受較大的力的作用，且應力在物料與一級反擊板接觸碰撞部位。對物料與二級板碰撞時的瞬間應力進行分析可知，位于二級板附近的結構上的瞬間應力較大，即物料與二級反擊板的碰撞部位應力大。根據物料與三級反擊板碰撞瞬間反擊板上的應力分布情況可知物料與三級板碰撞瞬間的作用力對反擊板整體結構強度的影響較大，應力值大還是在碰撞部位。
