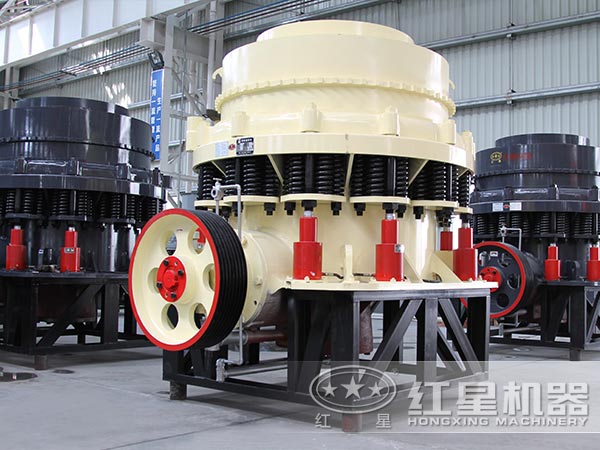

HP系列圓錐破碎機是在復合型破碎機的基礎上，并吸收德國生產的重型圓錐破碎機偏心部件的特點，研制成功的一種新型多缸液壓圓錐破碎機。該系列破碎機的零部件強度高，適合高能破碎機對零件高強度的要求。其主要是靠層壓原理實現對物料的破碎機。本文將詳細介紹HP系列圓錐破碎機各零部件的特點。

如果想要購買HP系列圓錐破碎機，請拔打電話：0371-67772626

定錐襯板是借螺栓被壓緊在調整環上，兩者之間靠加工面接觸，其中間不填充任何物料。在調整環上部裝有受料斗和進料筒。這種破碎機由于采用層壓破碎原理，因此必須控制給礦量、使物料沿破碎腔周邊均勻分布、讓給料粒度配比適當。所以它裝有旋轉布料器和自動控制給料系統。

作為偏心部件的安裝基礎是機架，下架中錐孔里裝有柱體。柱體上段為圓柱體，下段為錐柱體與機架的內錐孔采用靜配合。偏心軸套借助平面止推軸承支撐在機架內孔的架壁上端。偏心軸套內圓柱孔與柱體圓柱面相配合，而外部錐面與動錐體主軸內錐形孔相配合。偏心軸套下部借螺栓連接一個密封環體，其上設有迷宮式密封，在偏心軸套密封環體右側裝有平衡重。機架柱體頂部裝有球面軸承，并用螺栓借助抗旋擺構件將軸承固裝在柱體頂部。在調整環上面裝有防塵罩，兩者采用鍵聯接，防塵罩外緣為大齒圈，其底部由凸輪隨動件支承，并有防止齒圈自動回轉的止動機構。

該機結構的突出特點是：動錐體與主軸為一體并為空心的軸套。這是為了增加主軸強度而設計的，從而使得該機偏心部件在不增加外形尺寸的條件下，提高了偏心部件的強度，滿足高能破碎機對零件強度的要求，同時也為采用迷宮式密封裝置創造了條件。與底部單缸液壓圓錐破碎機、旋盤破碎機相比，在同樣的給礦粒度條件下，獲得的產品粒度更細，因此是一種非常有發展前途的破碎機械。
