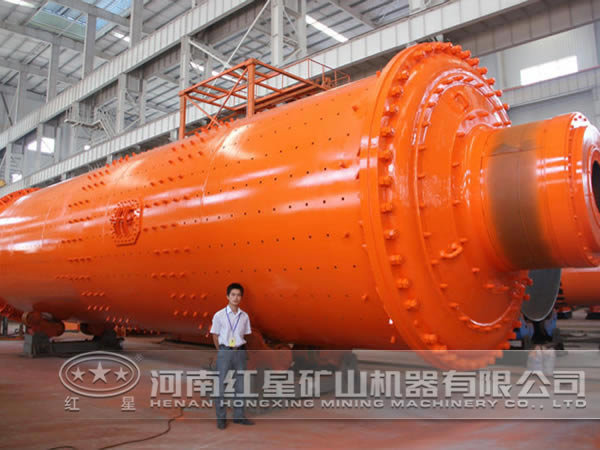

球磨機在建材、礦山等行業中是重要的研磨設備，襯板的主要作用就是保護球磨機的筒體，并將能量傳遞給所磨介質，襯板設計對于延長襯板的壽命及提高工作效率十分重要。本文的目的是分析襯板的使用現狀。

現有磨機內部結構的優化主要著眼于選擇合適球磨機的襯板，國內外針對磨機襯板的形狀設計作了大量的研究，取得了不少進展，除了考慮襯板材料硬度、韌性、研磨體的種類和配球等合理性因素外，同時還要考慮襯板的結構因素。生產中常用的襯板結構有平襯板、壓條襯板、凸棱襯板、波形襯板、階梯襯板、半球形襯板、小波紋襯板、分級襯板、溝槽襯板等。

在球磨機的設備使用過程中，50%以上停機的原因是機件磨損失效，消耗較大的是磨機襯板，球磨機襯板的磨損主要有磨料磨損、腐蝕磨損及沖擊斷裂，因此磨機運轉時襯板周期地承受研磨體與物料的沖擊和低應力劃傷磨損的綜合作用。我國的磨機襯板使用壽命只有發達國家的25%左右。據估計，磨機有效作業率增加1%，產量可增加3%，同時還減輕更換零部件的勞動量。因此提高磨機使用效率首先考慮襯板材料和結構，延長襯板的使用壽命。

在生產實踐中，以階梯襯板為例，主要存在以下問題：由于磨球與襯板表面的接觸為點接觸，因此噪音較大；存在研磨死角的問題，影響粉磨質量，效率也受到影響。因此，可考慮將波形襯板、溝槽襯板和階梯襯板相結合，提高帶球能力的同時降低研磨體和襯板的消耗，降低噪音，提高磨機產量。
