根據(jù)焙燒階段物料處理方法的不同，離析法分為“一段離析”和“兩段離析”兩種類型。一段離析法是將礦石、食鹽及還原劑混合后一并進入焙燒爐內(nèi)（大部分采用回轉(zhuǎn)窯），物料的加熱和離析都在同一設(shè)備中進行。兩段離析法又稱“托爾科”法，是先將礦石預(yù)熱到反應(yīng)溫度，然后混入適量的食鹽和還原劑進入離析反應(yīng)器內(nèi)離析?，F(xiàn)在的生產(chǎn)表明，兩種離析法都能達(dá)到較高的選別指標(biāo)。

石錄銅礦一段回轉(zhuǎn)窯離析工藝

我國廣東石錄銅礦屬深度氧化難選銅礦，含銅品位高達(dá)1.3-2.5%。1964年以來，有關(guān)科研、設(shè)計單位經(jīng)過多種方案比較，認(rèn)為離析-浮選法具有流程簡單、精礦品位和回收率較高等優(yōu)點，于1966年進行設(shè)計，并于1970年建成投入試生產(chǎn)。

難選氧化銅礦直接加熱一段離析法是一項新工藝，國外尚無實踐經(jīng)驗可以借鑒。在投產(chǎn)初期，遇到不少問題，如處理能力低、設(shè)備運轉(zhuǎn)不正常，精礦品位和回收率都比較低，生產(chǎn)很不穩(wěn)定。經(jīng)過幾年的努力和反復(fù)改進，基本上解決了直接加熱回轉(zhuǎn)窯一段離析工藝和設(shè)備關(guān)鍵，初步獲得了較好的離析效果，基本上達(dá)到了投入生產(chǎn)的水平。

1、原礦性質(zhì)

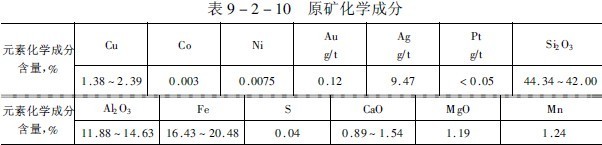

該礦屬于石英閃長斑巖與石灰系灰?guī)r接觸交代矽卡巖銅礦床。礦石呈土狀，氧化程度較深。由于成巖階段次生富集作用，銅液擴散推移過程中與硅、鐵和鋁的鹽類及其氧化物形成結(jié)合性氧化銅，覆蓋于表面及間夾于孔雀石類型礦石中。含銅礦物以孔雀石為主，有少量藍(lán)銅礦、硅孔雀石和水膽礬等。鐵的礦石主要為褐鐵礦，磁鐵礦和亦鐵礦次之。脈石除鐵質(zhì)粘土外，還有石英、云母、石榴子石、角閃石、蛇紋石、綠泥石和方解石等。原礦中鐵質(zhì)粘土含量很高，-200目高達(dá)48%，礦石含水27.1%，礦石大塊300毫米左右。原礦物質(zhì)組成列于表9-2-10和表9-2-11。

原礦被細(xì)泥嚴(yán)重污染，銅的結(jié)合率較高，一般來說原礦品位高則結(jié)合銅相應(yīng)增高。根據(jù)物相分析結(jié)果：結(jié)合銅占總銅的5-40%，自由氧化銅占50-80%，硫化銅占9-20%。

2、離析—浮選工藝

浮選流程中（圖1和圖2），實線表示1975年3月以前使用的流程，浮選機三次精選精礦品位可達(dá)40%以上。

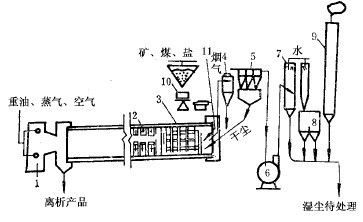

圖 1

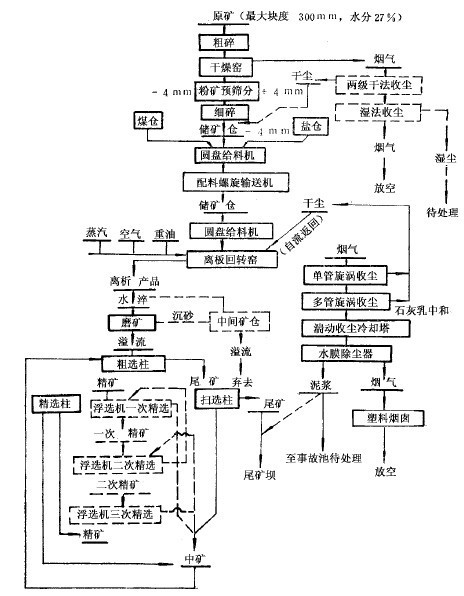

圖 2

3、解決離析工藝及設(shè)備方面問題的主要措施

1）為在熱工制度上盡量滿足離析的要求，既要有適宜的離析溫度，又要使窯內(nèi)保持適宜于離析的氣氛（呈中性或弱還原性）。

2）為改善重油燃燒條件，避免火焰進窯繼續(xù)燃燒而引起爐料的燒結(jié)，改革了燃燒室。

①燃燒室的體積由22米3加大到33米3，降低空間熱強度。

②將噴嘴位置由原來的正面改為側(cè)面，以延長火焰路程。

③將單噴嘴（1000千克/噸）改為多噴嘴（4×25千克/噸）。

3）窯頭換接2米耐熱不銹鋼筒體，采用玻璃布伸縮連結(jié)活動磨塊，無水冷卻的密封裝置等。

4）采用風(fēng)量10⁵米³時、氣壓9810帕（10³毫米水柱）的排風(fēng)機。

5）為解決防腐問題，1#窯湍動收塵冷卻塔煙氣入口短管和塔的下半部均用環(huán)氧樹脂砌襯石墨板，3#窯采用花崗巖并以環(huán)氧樹脂膠泥砌筑的湍動收塵冷卻塔，入口襯石墨和鈦板短管。

6）為簡化收塵系統(tǒng)和改善操作條件，將干法收塵設(shè)備提高10米，使干塵自動返回窯內(nèi)。同時，離析配料和加料全部改裝圓盤給料機，并安設(shè)了自制皮帶磅秤和必要的測量儀表。

7）改建粉煤系統(tǒng)，采用鏈磨機破碎，風(fēng)力分級生產(chǎn)離析用煤，解決離析煤產(chǎn)量不足、質(zhì)量差、煤中混礦、礦中混煤的問題。
