回轉(zhuǎn)窯設(shè)備的主要作用是連續(xù)地完成傳熱、傳質(zhì)等一系列物理化學(xué)反應(yīng)，產(chǎn)出合格的焙燒料。鉬精礦焙燒一般采用干法加料，直筒式短窯。窯轉(zhuǎn)速約1r/min，傾斜度為2%-3%，內(nèi)無抄板，也無耐火材料砌襯。窯運(yùn)轉(zhuǎn)時(shí)，常會(huì)出現(xiàn)上竄下滑的現(xiàn)象，上竄時(shí)，可在支座面上加少量潤滑油調(diào)正；下滑時(shí)，可加一些耐磨細(xì)粉增加摩擦力來調(diào)正。停窯后，應(yīng)定期盤窯，以防筒體變形。鉬精礦焙燒采用外加熱方式，加熱裝置是在筒體外砌一火焰爐，結(jié)構(gòu)稍復(fù)雜，但無需其它配套設(shè)施，對于測溫控溫較容易。本文介紹了回轉(zhuǎn)窯焙燒鉬礦反應(yīng)特點(diǎn)，并對工業(yè)設(shè)備結(jié)構(gòu)與工藝操作作了探討。

1、鉬礦焙燒反應(yīng)特點(diǎn)

鉬礦的焙燒是一個(gè)復(fù)雜的氣固多相化學(xué)反應(yīng)，反應(yīng)要順利逬行，要求外界不斷地提供所需的氧氣，間時(shí)不斷地將產(chǎn)生的S02移去；要求鉬礦在反應(yīng)期間內(nèi)不斷地將新鮮表面暴露出來，使內(nèi)部表面有機(jī)會(huì)接觸氧，同時(shí)也能將反應(yīng)產(chǎn)物釋放出去。此反應(yīng)是放熱反應(yīng)，應(yīng)充分考慮利用。

產(chǎn)物MoO3隨溫度升高揮發(fā)能力明顯加大，造成鉬的損失。故反應(yīng)只能在一個(gè)較狹小的溫度范圍內(nèi)進(jìn)行采用回轉(zhuǎn)窯能夠適應(yīng)上述反應(yīng)的要求，窯內(nèi)物料的翻動(dòng)和移動(dòng)對多相反應(yīng)有利，與熱源逆向運(yùn)行，可充分利用反應(yīng)熱，裝置本身可提供熱源和調(diào)控瘟度。

2、物料在窯內(nèi)停留時(shí)間

工業(yè)實(shí)踐中，可以從窯尾投一石子，待石子從窯頭排出，記下兩時(shí)間差即是物料在窯內(nèi)的停留時(shí)間。但這一時(shí)間必須滿足工藝上的要求，通常以在高溫區(qū)完成焙燒反應(yīng)過程少的時(shí)間來確定。

3、焙燒溫度控制

鉬礦氧化脫硫焙燒溫度應(yīng)嚴(yán)格控制，過高過低都不適合。溫度過高，氧化鉬會(huì)大量揮發(fā)而損失，而且，物料因燒結(jié)、結(jié)球，使操作條件惡化；溫度過低，反應(yīng)不完全，均影響產(chǎn)物的質(zhì)量。通常在外加熱回轉(zhuǎn)窯使用中，僅以控制加料量和火焰強(qiáng)度來控制溫度。在整個(gè)回轉(zhuǎn)窯長度范圍內(nèi)，溫度應(yīng)有一個(gè)合理的分布，從窯尾到窯頭可分為預(yù)熱帶、焙燒帶、高溫帶和降溫帶四個(gè)溫度區(qū)域。

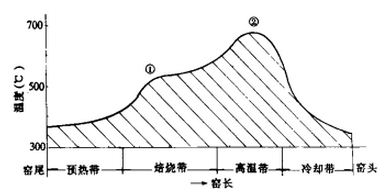

圖中曲線峰①是鉬礦開始進(jìn)行氧化脫硫反應(yīng)時(shí)放出熱量產(chǎn)生的；峰②是高溫?zé)Y(jié)區(qū)的明顯標(biāo)志。各溫度帶的寬度針對不同物料應(yīng)進(jìn)行不同的調(diào)整，主要是根據(jù)各類物料的工藝試驗(yàn)參數(shù)來確定。其中在預(yù)熱帶脫除水分和油分；焙燒帶則促使脫硫反應(yīng)不斷進(jìn)行；高溫帶使較難反應(yīng)的某些過程加快；降溫帶主要為便于料出窯。

4、物料燒結(jié)圈調(diào)整

物料在窯內(nèi)的反應(yīng)需要有一個(gè)強(qiáng)化過程，配合這一過程是在窯內(nèi)有一個(gè)高溫帶，這一高溫帶的明顯標(biāo)志就是有一個(gè)由熔融物料形成的燒結(jié)圈，此處溫度是整個(gè)窯內(nèi)溫度極高點(diǎn)，物料經(jīng)過該料圈時(shí)，有一個(gè)短期熔融過程。

如何操作和控制這個(gè)燒結(jié)圈，是影響整個(gè)回轉(zhuǎn)窯焙燒質(zhì)量的關(guān)鍵。若窯溫不斷升高，燒結(jié)圈就會(huì)不斷加寬加厚，窯內(nèi)物料結(jié)球現(xiàn)象就會(huì)越來越嚴(yán)重，球越滾越大，將整個(gè)窯筒全部堵塞。沒有燒結(jié)圈，說明溫度過低，物料的反應(yīng)也不會(huì)完全，回收率也低。

燒結(jié)圈的寬窄、厚薄和離窯頭距離遠(yuǎn)近，應(yīng)視不同物料的具體情況來加以調(diào)整。某些物料化學(xué)反應(yīng)過程較難，則高溫區(qū)可寬些，反之則窄些。專家們認(rèn)為，物料在窯內(nèi)的停留時(shí)間，主要應(yīng)以物料通過高溫帶的時(shí)間為準(zhǔn)，可見高溫帶對反應(yīng)過程的重要意義。當(dāng)物料的水分或油分含量較高時(shí)，則高溫帶應(yīng)向窯頭移動(dòng)，使預(yù)熱區(qū)增長而有足夠的脫水分和油分的時(shí)間，反之則向窯尾移動(dòng)。較適合的燒結(jié)圈溫度的操作特點(diǎn)是，物料通過燒結(jié)圈后，有一定數(shù)量的結(jié)球，且不應(yīng)過多，大小控制在1?3cm之間，經(jīng)滾動(dòng)后不繼續(xù)長大，并可自動(dòng)粉碎為好。

綜上可知，采用回轉(zhuǎn)窯焙燒鉬礦制取氧化鉬，冶煉鉬鐵，其工藝過程熱能利用率髙，機(jī)械化程度高，工序操作強(qiáng)度減輕，對回收率的提高也有保證，物料運(yùn)動(dòng)狀況可觀察，便于穩(wěn)定和適時(shí)調(diào)控反應(yīng)過程的參數(shù)。
