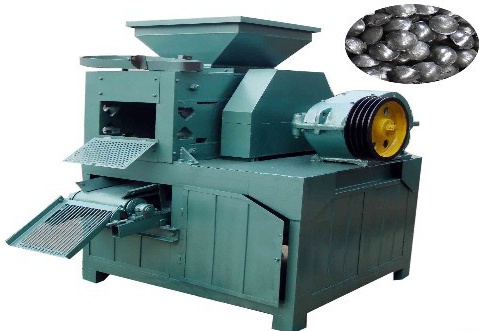

設備介紹及用途

壓球機主要用于壓制難以成型的粉狀物料，其特點是成型壓力大、主機轉數可調、配有螺旋送料裝置。壓球機可用來壓制煤粉、鐵粉、焦煤、鋁粉、鐵屑、氧化鐵皮、碳粉、炭粉、礦渣、石膏、尾礦、污泥、高嶺土、活性炭、焦末等各種粉末、粉料、廢料、廢渣，廣泛應用于耐材、電廠、冶金、化工、能源、運輸、供暖等行業，經壓球機制作成型后的物料，節能環保，便于運輸，提高了對廢料的利用率，具有良好的經濟效益和社會效益。

構造組成

1）給料部分：主要是實現定量給料來保證物料均勻進入對輥間。螺旋送料裝置由電磁調速電機驅動，經皮帶輪、蝸桿減速器轉動，將被壓物料強制壓入主進料口。由于電磁調速電機恒矩特性，當螺旋送料機的壓料量與主機所需物料量相等時，可以保持恒定的供料壓力使球團質量穩定。如供料量過大，則送料裝置的電過載;供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。

2）傳動部分：主傳動系統為：電動機-三角形帶-減速機-開式齒輪-軋輥。主機由電磁調速電機提供動力，經皮帶輪、圓柱齒輪減速機，通過棒銷聯軸器傳到主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座后邊裝有液壓裝置。液壓保護裝置是由液壓泵將高壓油打入液壓缸，使活塞產生軸向位移?；钊麠U的前接頭頂在軸承座上以滿足生產壓力要求。

3）成型部分：主要指主機部分，核心部分是軋輥。當兩壓輥之間進料過多或進入金屬塊時，液壓缸活壓球機塞桿受壓過載，液壓泵會停機、蓄能器對壓力變化起緩沖作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥，系統壓恢復正常，可以保護壓輥不損壞。本機可以根據壓球密度的要求調整壓力，生產機動靈活。

基本工作原理

主機由電磁調速電機提供動力，經皮帶輪、圓柱齒輪減速機，通過棒銷聯軸器傳到主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座后邊裝有液壓裝置。螺旋送料裝置由電磁調速電機驅動，經皮帶輪、蝸桿減速器轉動，將被壓物料強制壓入主進料口。由于電磁調速電機恒矩特性，當螺旋送料機的壓料量與主機所需物料量相等時，可以保持恒定的供料壓力使球團質量穩定。如供料量過大，則送料裝置的電過載；供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。液壓保護裝置是由液壓泵將高壓油打入液壓缸，使活塞產生軸向位移?；钊麠U的前接頭頂在軸承座上以滿足生產壓力要求。當兩壓輥之間進料過多或進入金屬塊時，液壓缸活塞桿受壓過載，液壓泵會停機、蓄能器對壓力變化起緩沖作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥，系統壓恢復正常，可以保護壓輥不損壞。本機可以根據壓球密度的要求調整壓力，生產機動靈活。

安裝及注意事項

1）主機（機械成型）開機前應檢查電器各部是否正常。檢查兩輥的?？讓φ?，如不對正，打開齒輪護罩，松開被動齒輪上調整盤上的六條螺絲，正反轉動被動輥使兩輥?？讓φ?，上緊螺絲為好。工作輥間距應保持在0.4－0.7mm之間，如有太大過小，可松動被動輥，軸承合和拉絲，對其進行調整，調好后，上緊螺絲和拉絲。開始生產后成品，檢查雙輥上工作面是否配合，如出現誤差，可拆掉在大齒輪護罩，松動被動輥齒輪外圈螺絲進行調整。

2）主機（液壓成型）先檢查電器工作情況是否正常，型輥和液壓汞的轉向是否正轉。再檢查兩輥的?？资欠駥φ?，兩輥的壓球機間距應在0.4－0.7mm之間，太大太小都應調整。如果兩輥?？撞粚φ龖?yīng)打開齒輪護罩，松開被動齒輪上調整盤的六條螺絲，正或反轉動調正，調正好后緊緊螺絲。如果兩輥間距大或小應被動（活動）軸合與主動輪方兩邊的四個調正絲上加以調正，一切正常后，應將機械油加之減速機中。將液壓油，加之液壓汞箱體內。開機試壓，表示壓調之底11MPa高調之13MPa。一切正常后方可開機生產。

3）攪拌機在生產中若離合器打滑，可松動三爪架上的固定絲進行調整，可根據產量，調整雙軸上的調拌葉片角度，來保證主機用料。如果需要加配附料（沾合、防水），可在攪拌機加。

4）輸送機正常工作時，要保證皮帶不跑偏，如出現皮帶不正，可調整前后輥軸承合頂絲。

5）供料機首先開機調整皮帶松勁，是皮帶不得跑偏，再根據成型機的生產量調閘口的大小，使供料量不多不少為上。

技術參數
