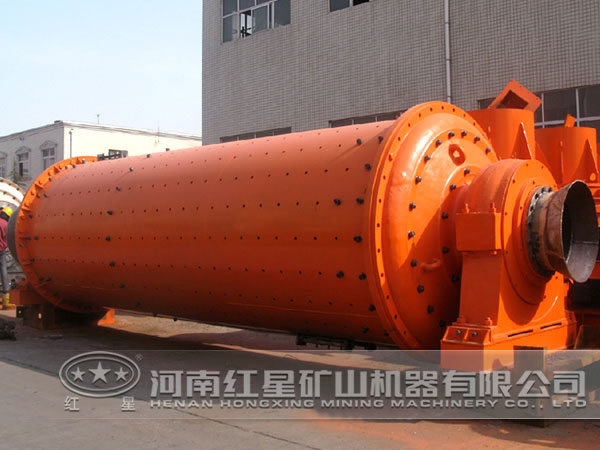

球磨機的回轉部分是一個由鋼板焊接而成的筒子，兩端分別用螺栓分別與進、出料中空軸相連，并通過水平的支承著，在進、出料中空軸內裝有進、出料螺旋筒，回轉部分是通過固定在筒體一端的大齒輪與電動機經減速機減速的小齒輪相嚙合使其回轉的。并借助筒體內的襯板將物料和研磨體帶起而進行粉磨作業的。

球磨機筒體的內部設置有雙層隔倉板和組合式篩分隔倉板，將筒體分為三個倉，在三倉裝有活化襯板、料段分流襯板、細蓖縫出料蓖板。雙層隔倉板與組合式篩分隔倉板的前后位置可以根據生產需要進行調整，每個粉磨倉可裝卸不同大小的研磨體，在三倉的尾端設置有出料篦板，其目的是防止研磨體出磨。（組合式篩分隔倉板在磨內可將粉磨的物料進行機械篩分，粗料返回前倉，重新進行粉磨，細料進入后倉進行研磨）。

該高細球磨機在出料篦板后設有揚料板，它把進入的物料及時送入中空軸內的出料螺旋筒內以便及時卸出。球磨機在筒體內部設有襯板，它既可以保護筒體不磨損又起到把鋼球帶到適宜高度，以達到粉磨的目的。 在球磨機粉磨過程中因一倉物料顆粒大，應以沖擊粉磨為主，故選用階梯形襯板，在細磨倉應以研磨為主，采用波紋襯板，襯板均用螺栓與筒體固定，易于安裝與更換。為修理或更換磨內零件和裝卸研磨體，每個倉均設置了人孔，三倉配置了雙人孔（可以用作四倉）。
