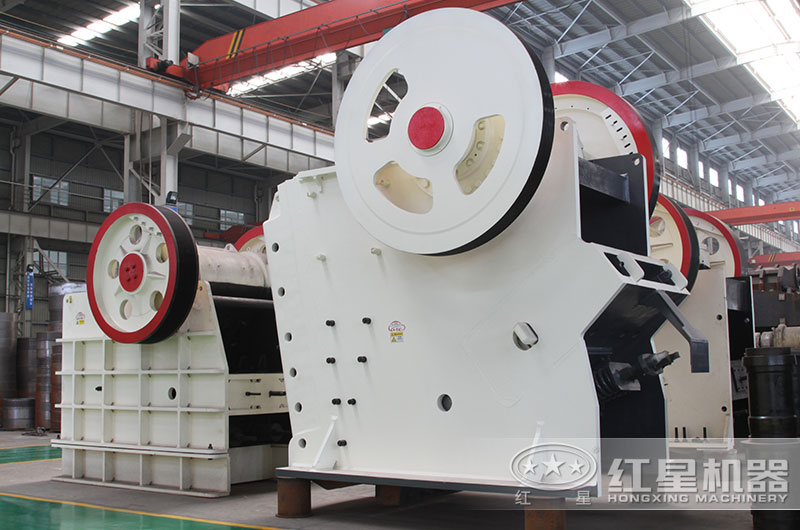

什么是顎式破碎機

顎式破碎機俗稱老虎口，也叫顎破機。破碎機由兩個顎板：活動顎板和靜態顎板組成。其原理是模擬動物兩顎的運動，完成物料破碎操作。廣泛應用于公路、鐵路、建材、礦山冶煉、水利、化工等領域中各類礦石和大宗材料的破碎。破碎材料的抗壓強度為320兆帕。

一、顎式破碎機工作原理

顎式破碎機工作時，活動顎板對固定顎板作周期性往復運動，在遠距離和短距離之間不斷來回。接近時，材料在兩個顎板之間被壓碎，分裂和撞擊；當離開時，粉碎的物質由于重力從排放口排出。

二、顎式破碎機技術優勢

1. ?進料規格范圍大，可根據需要調整

可完成大塊砂石的破碎，破碎粒徑為1000*1200mm，有效解決了原“一面是砂石供應不足，而大量大塊砂石不便存放”的問題。

2. ?能有效降低成本

由于機械引進了國外先進技術，可使破碎部件更具有沖擊力，提高了沖擊效率，且結構簡單，工作可靠，運營費用低，單機節能15％-30％，系統節能一倍以上，每年可節約10萬元以上。另外在生產過程中不需太多工人，減輕工人的勞動力，為客戶可節省一定德費用。

3. ?節能、

電力消耗有所下降。1噸石灰石電耗下降1-2KWh/t每年可節約電費10萬元。

4. ?產品粒形更好

當設備進行粉碎工作時，裝置的物料塊在運動體的下部（俗稱動顎）形成大的滾動運動，使破碎的材料易于以立方體的形式排出，從而減少了傳統破碎產品中的片狀形態，具有良好的晶粒形狀和產品質量的特點。

5. ?處理量大，粒度均勻

構建較少，結構緊湊；破碎腔深而且無死區，所裝物料快受到均勻破碎，加以動顎下端強制性退出成品卸料，故生產率較高。

6. ?防塵效果好

鄂式破碎機配有除塵袋裝置。當粉塵進入濾袋時，除塵袋瞬間急劇膨脹，并隨氣流的反方向甩去粉塵。附著在濾袋表面的灰塵很快從濾袋中分離出來，落入灰倉。通過除塵閥進行清理，達到除塵目的。

上述介紹了顎式破碎機的工作原理和生產優勢，如果以上回答對您有用，請鼓勵我為我點贊，讓我能幫助更多的人，謝謝！

顎式破碎機就是我公司生產的集國內外同類產品的成功經驗，潛心研究出的一種、節能的破碎設備。其中顎式破碎機是我公司的主打產品之一，尤其是在設計和生產顎式破碎機方面，在國內外已處于水平。顎式破碎機是出現較早的破碎設備，因其結構簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少。因此，直到現在都被廣泛使用。為了給廣大用戶提供更多、更好、更的產品和服務，我公司始終將市場需求作為企業不斷前進開拓市場的保證，過硬的產品質量和完善的服務水平作為對市場和社會的鄭重承諾。顎式破碎機具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。破碎腔深且無死區，提高了進料能力與產量，墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性，潤滑系統安全可靠，部件更換方便，保養工作量小。顎式破碎機有多種結構形式，其工作原理是相同的，通過錘頭的周期性運動來破碎物料，被破碎的物料便從排料口排出機外，隨著電動機連續轉動而破碎機錘頭周期運動壓碎和排泄物料，實現批量生產。顎式破碎機品牌的先進設備不斷優化發展，方向是采納新的設計思想、引入現代科學技術。料層粉碎原理對粉碎工程涉弊研制和開發產生了巨大影響，新設備研制及舊設備改造中普遍采納這一原理。公司750×1060顎式破碎機設備介紹

工作特點和類型：

顎式破碎機在礦山，建材和基建部門主要用作粗碎機和中碎機。按照給料口寬度大小，分為大，中，小型三種，給料口寬度大于600MM的為大型機，給料口寬度在300-600MM的為中型機，給料口寬度小于300MM的為小型機。

顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔(工作腔)。活動顎板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。

顎式破碎機按照活動顎板的擺動方式不同，可以分為簡單擺動式顎式破碎機(簡擺顎式破碎機)。復雜擺動式顎式破碎機(復擺顎式破碎機)和綜合擺動式顎式破碎機三種。

簡擺顎式破碎機工作原理：

動顎懸掛在心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。此外，這種破碎機工作時，動顎上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比i一般為3-6.由于運動軌跡簡單，故稱簡單擺動顎式破碎機。

簡擺顎式破碎機結構緊湊簡單，偏心軸等傳動件受力較小；由于動顎垂直位移較小，加工時物料較少有過度破碎的現象，動顎顎板的磨損較小。

復擺顎式破碎機工作原理：

動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜，故稱為復雜擺動式顎式破碎機。

復擺式顎式破碎機與簡擺式相比較，其優點是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動顎下端強制性推出成品卸料，故生產率較高，比同規格的簡擺顎式破碎機的生產率高出20-30%；物料塊在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式產品中那樣的片狀成分，產品質量較好。

其他類型的顎式破碎機：

1.液壓顎式破碎機

2.無磨削顎式破碎機

3.沖擊顎式破碎機

4.直接驅動顎式破碎機

5.雙腔顎式破碎機

6.楔輥式顎式破碎機

顎式破碎機的主要部件：

機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。

2顎板和側護板

定顎和動顎都由顎床和顎板組成，顎板是工作不分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。

偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

4調節裝置

調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板；后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。

顎式破碎機的飛輪用以存儲動顎空行程時的能量，再用于工業形成，使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式。飛輪制造，安裝時要注意靜平衡。

6潤滑裝置

偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。

500*750顎式破碎機配什么型號的細破

PE系列顎破500*750配PF系列反擊破1008
