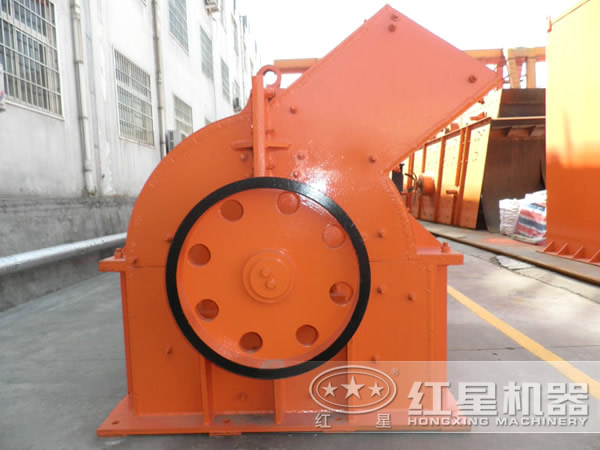

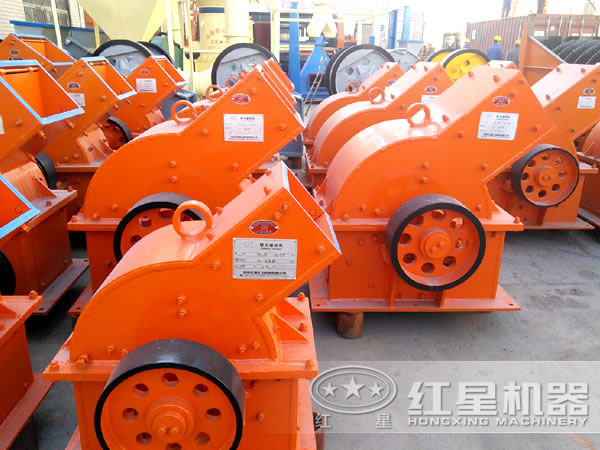

錘式破碎機主要是利用高速沖擊和低速碾壓的綜合作用實現對物料的破碎，在化工、水泥、電力、冶金等工業部門對物料的中碎和細碎作業中作用顯著。機架是錘式破碎機的關鍵承載部件，是板錘、振動給料斗、發動機及傳送帶等部分的安裝基礎。

目前在破碎機的改進和研發過程中，機架的振動問題已成為企業關心的關鍵問題。因此需要分析機架的振動特性，這涉及到機架的動態特性。本文的目的就是利用ANSYS軟件對機架進行模態分析，全面了解機架各部分對整體剛度的影響。

破碎機的機架是由破碎倉、前伸臂、進料口、側傳送帶支撐門、機架上支撐、機架底板、觀察平臺、履帶支撐梁、履帶支撐座及不同起吊等組成。進行模態分析前，需要建立有限元模型，由于機架是三維實體，因此建模型時要以符合結構主要的力學特性為前提。

對模型進行有效的計算和分析后，得到的結論如右：機架的激勵源主要來自于機架底板上的發動機、機架上支撐沿的振動給料斗和破碎腔里的板錘。機架前端的前伸臂結合前伸臂肩板連接處會產生較大的交變應力，易造成疲勞裂紋和斷裂現象。

破碎機的機架一般只需計算較低的幾階頻率，機架低階頻率應低于發動機急速運轉頻率，以免發生整體振動。扭轉振動對機架強度的影響大，因此在設計機架時要提高機架的扭轉剛度。機架的扭轉振動主要受其橫梁影響，旖旎從可通過調整橫梁的位置改變橫梁的截面形狀及尺寸來實現機架剛度的提高。

通過對錘式破碎機機架的模態分析，可得到結構的固有頻率和振型，為機架結構獲得更好的動態性能和優化設計提供理論依據。
