在選煤廠的浮選車間內，主要有浮選機的原料準備和分配給料設施和設備，浮選機及產品脫水設備，以及產品運輸設備等。本文主要介紹攪拌桶與浮選機的布置方法。

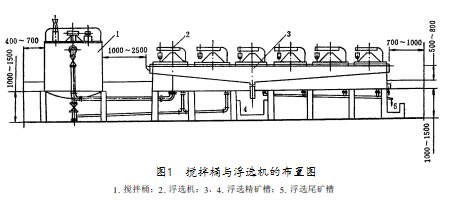

攪拌桶與浮選機的布置關系見圖1。

攪拌桶與浮選機常采用一對一或一對二的配置方式，即一臺攪拌桶對應一臺浮選機或一臺攪拌桶對應兩臺浮選機。為使工作環境寬敞，并有良好的自然采光，攪拌桶與浮選機所在層高，應有6-7m凈空。攪拌桶和浮選機一般布置在同一樓層上，為了在其所布置的樓層上設置管路，礦漿槽及方便檢修，攪拌桶與浮選機可采用柱墩式支承，攪拌桶應架高1000-1500mm，浮選機的架高高度，應使其機內液面低于攪拌桶液面500-700mm，確保物料自溜給入。為便于浮選機和攪拌桶的操作，浮選機和攪拌桶均應設置操作臺，一般所設操作臺為同一標高的整體結構，以操作臺平面到浮選機精礦溢流口的距離為500-800mm為宜，浮選機操作臺寬度應不小于1500mm。

點擊在線咨詢浮選設備報價單

浮選機精礦槽寬為300-500mm，槽壁深度應不小于500mm，其槽底坡度應不小于0.07-0.11，槽底排料口靠近精礦排出量多的部位。浮選精礦緩沖池容量按5-10min的精礦量確定，多位于浮選機操作臺的下方，池寬一般為1000-2000mm，池底向排料口傾斜坡度以不小于0.05-0.07為宜。
